● 操作方式
戶內(Magnum)
戶外(Senior lngenious)
● 布置方式
內部結構
“品”字形(Senior、Magnum)
“目”字形(lngenious、MagnumG)
● 現場安裝
平面(Magnum、lngenious一250、250(2m)一NAL、300、300(2m)
半埋入(Senior．lngenious—BJ．BJ一630．LD2．Ld3)
注：Senior、Magnum、lngenious為企業內部名稱。非產品正式型號。
● 使用條件
1．海拔高度不超過1000m；
2．環境溫度；最高溫度40℃，最低溫度-25℃。最高日平均溫度不超過35℃；
3．相對濕度；日平均值不超過95%，月平均值不超過90%；
4．戶外風速不超過35m/s；
5．地面傾斜度不大于3°；
6．陽光輻射不得超過1000W/m。；
7．安裝地點無爆炸危險、火災、化學腐蝕及劇烈振動；
8．當與上述正常使用條件不同時。由用戶和制造廠協商

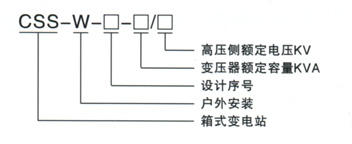

● 產品型號
● 技術參數
項目 |
單位 |
參數 |
|
高 壓 單 元 |
額定頻率 |
HZ |
50 |
額定電壓 |
KV |
12 |
|
額定工頻耐受電壓對地和相間，隔離斷口 |
KV |
42/18 |
|
額定雷電沖擊耐壓對地和相間，隔離斷口 |
KV |
95/110 |
|
額定電流 |
A |
630 |
|
額定短時耐受電流 |
KA |
25（2s） |
|
額定峰值耐受電流 |
KA |
63 |
|
低 壓 單 元 |
額定電壓 |
V |
400 |
主回路額定電流 |
A |
100-5000 |
|
額定短時耐受電流 |
KA |
30（1s） |
|
額定峰值耐受電流 |
KA |
63 |
|
饋出回路電流 |
A |
10-1600 |
|
饋出回路數 |
路 |
1月22日 |
|
補償容量 |
Kvar |
0-540 |
|
變 壓 器 單 元 |
額定容量 |
KVA |
50-2500 |
阻抗電壓 |
% |
4 or 4.5 |
|
分接范圍 |
±2×2.5%or±0.5% |
||
聯結組別 |
Y.yn/n0orD.yn11 |
||
箱 體 |
外殼防護等級 |
Lp33 |
|
聲級水平 |
dB |
≤55 |
